Cara Mengatur JAKA Palletizing untuk Menangani Berbagai Ukuran Karton

Cara mengatur JAKA Palletizing untuk berbagai ukuran karton perlu dimulai dari pengaturan khusus untuk setiap produk. Pengaturan tersebut mencakup ukuran dan berat karton, titik pengambilan, kecepatan gerakan robot, alat penjepit, pola susun palet, serta konsistensi posisi karton sebelum diambil robot.

Dalam satu lini produksi, perusahaan sering menangani banyak SKU dengan ukuran, berat, dan karakter kemasan berbeda. Tanpa pengaturan yang tepat, robot palletizing dapat salah mengambil karton, susunan palet tidak stabil, atau proses pergantian produk menjadi terlalu lama. Artikel ini membahas cara mengatur JAKA Palletizing agar proses palletizing karton otomatis berjalan lebih akurat dan konsisten.

Data yang Perlu Disiapkan Sebelum Mengatur JAKA Palletizing

Pengaturan JAKA Palletizing sebaiknya dimulai dengan mencatat data setiap jenis karton, mulai dari ukuran, berat, kondisi permukaan, arah masuk, hingga jumlah produk yang akan disusun dalam satu palet. Data ini menjadi dasar pengaturan robot palletizing sebelum program dijalankan.

Agar proses pendataan lebih mudah dilakukan, tabel berikut dapat digunakan sebagai acuan awal sebelum membuat pengaturan resep produk pada robot.

Data Produk	Informasi yang Dicatat	Tujuan
Ukuran karton	Panjang, lebar, tinggi	Menentukan titik pengambilan dan pola susun
Berat karton	Berat setiap kemasan	Menyesuaikan kecepatan dan daya angkat robot
Kondisi permukaan	Rata, licin, berpori, tidak rata	Menentukan jenis gripper
Arah masuk karton	Sisi panjang atau pendek	Menentukan orientasi pengambilan
Jumlah per lapisan	Jumlah karton dalam satu tingkat	Membuat pola susun palet
Jumlah lapisan	Total lapisan per palet	Menentukan tinggi akhir susunan
Ukuran palet	Panjang dan lebar palet	Menyesuaikan posisi penempatan
Kondisi isi produk	Padat, cair, rapuh, mudah bergeser	Menyesuaikan kecepatan perpindahan

Data yang tidak lengkap dapat membuat pengaturan robot kurang akurat. Dua karton dengan ukuran sama belum tentu dapat menggunakan program yang sama jika berat, permukaan, dan isi produknya berbeda.

Untuk gambaran penerapan yang lebih luas, perusahaan juga dapat mempelajari efisiensi palletizing dengan JAKA Cobot.

Kelompokkan Karton Berdasarkan Ukuran, Berat, dan Jenis Kemasan

Pengelompokan karton membantu perusahaan menentukan produk mana yang dapat menggunakan pengaturan robot, alat penjepit, dan pola pengambilan yang sama. Cara ini dapat mempercepat pergantian produk pada robot palletizing.

1. Kelompokkan Karton dengan Karakteristik yang Mirip

Karton dapat dikelompokkan menjadi karton kecil dan ringan, karton sedang, karton besar tetapi ringan, karton besar dan berat, karton licin, karton mudah penyok, atau karton dengan bentuk tidak beraturan. Beberapa produk dengan karakter serupa dapat memakai pengaturan dasar yang sama dengan sedikit penyesuaian.

2. Pisahkan Karton yang Membutuhkan Penanganan Khusus

Produk perlu dibuatkan pengaturan terpisah jika karton mudah berubah bentuk, isi produk mudah pecah, berat tidak seimbang, permukaan sulit diisap, memiliki lubang pegangan, tidak boleh dimiringkan, atau memiliki bagian yang menonjol.

3. Jangan Memaksakan Satu Pengaturan untuk Semua Produk

Satu pengaturan untuk terlalu banyak variasi karton dapat membuat posisi pengambilan tidak tepat, karton terlepas, kemasan penyok, susunan palet tidak rapi, dan waktu siklus menjadi lebih lama.

Simpan Pengaturan Setiap Produk dalam Sistem Robot

Setiap jenis karton sebaiknya memiliki pengaturan tersimpan agar operator tidak perlu mengatur ulang posisi robot dan pola palet setiap kali produk berganti. Sistem palletizing fleksibel membutuhkan data produk yang rapi dan mudah dipilih.

1. Buat Satu Pengaturan untuk Setiap Kode Produk

Pengaturan produk dapat mencakup nama produk, ukuran karton, berat, titik pengambilan, arah karton, titik penempatan, jumlah karton per lapisan, jumlah lapisan, kecepatan robot, jenis gripper, ukuran palet, dan daya isap atau tekanan penjepit.

2. Hubungkan Pengaturan dengan Kode Produk

Pengaturan dapat dipilih melalui HMI, barcode, QR code, sistem produksi, data dari PLC, atau pemilihan manual oleh operator. Penggunaan kode produk membantu mengurangi risiko salah memilih pola palletizing.

3. Gunakan Nama Pengaturan yang Mudah Dipahami

Nama program sebaiknya mudah dibaca, bukan hanya kode teknis. Contohnya: “Produk A – Karton 40 × 30 cm – Palet 100 × 120 cm”.

4. Batasi Akses Perubahan Parameter Penting

Parameter seperti titik pengambilan, batas kecepatan, kapasitas muatan, dan area kerja robot sebaiknya hanya diubah oleh teknisi berwenang. Tujuannya untuk mencegah kesalahan posisi dan menjaga keselamatan kerja.

5. Catat Setiap Perubahan Program

Catatan perubahan dapat memuat waktu perubahan, parameter yang diubah, nama personel, alasan perubahan, dan hasil pengujian. Dokumentasi ini membuat proses troubleshooting lebih mudah dilakukan.

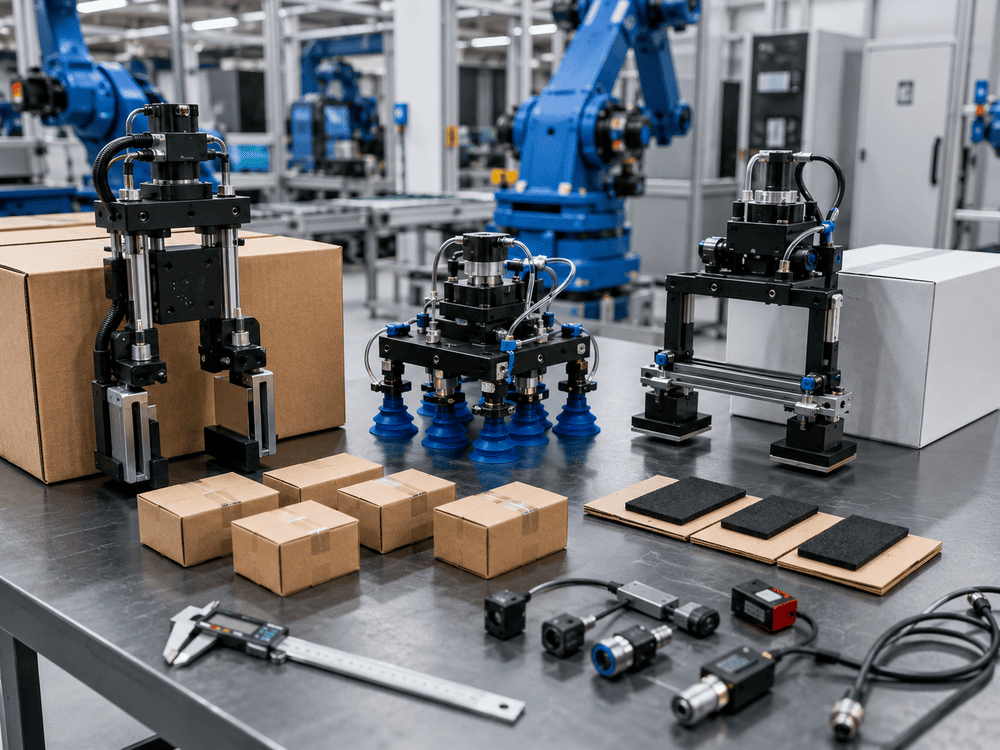

Sesuaikan Alat Penjepit Robot dengan Variasi Karton

Alat penjepit atau gripper robot palletizing harus mampu mengambil berbagai ukuran karton tanpa membuat produk terlepas, penyok, atau rusak. Pemilihan gripper perlu melihat bentuk, berat, dan kondisi permukaan karton.

1. Pahami Fungsi Alat Penjepit pada JAKA Palletizing

Alat penjepit adalah bagian di ujung lengan robot yang digunakan untuk mengambil, membawa, dan meletakkan karton. Jenisnya perlu dipilih sesuai karakter produk.

Tabel berikut dapat membantu membedakan pilihan alat pengambil berdasarkan cara kerja dan kebutuhan karton.

Jenis Alat Pengambil	Cara Kerja	Cocok untuk
Vacuum atau pengisap	Mengangkat karton dengan daya isap	Karton permukaan rata
Penjepit samping	Menahan karton dari dua sisi	Karton kuat dan tidak mudah penyok
Penyangga bawah	Menopang karton dari bawah	Produk berat atau sulit diisap
Kombinasi pengisap dan penyangga	Mengangkat sekaligus menopang	Variasi ukuran dan berat lebih banyak

2. Periksa Rentang Ukuran yang Dapat Ditangani

Pastikan gripper dapat menjangkau karton paling kecil, paling besar, paling ringan, paling berat, serta perbedaan titik tengah produk. Gripper yang terlalu besar bisa sulit mengambil karton kecil, sedangkan gripper terlalu kecil mungkin tidak stabil untuk karton besar.

3. Sesuaikan Daya Pegang dengan Kondisi Kemasan

Daya isap atau tekanan penjepit harus cukup kuat untuk menahan produk, tetapi tidak boleh berlebihan hingga merusak karton. Periksa ketebalan karton, debu, kelembapan, berat isi, titik berat, dan kecepatan robot.

4. Tentukan Produk yang Membutuhkan Pergantian Alat

Pergantian alat dapat diperlukan jika ukuran karton berbeda jauh, bentuk kemasan berubah, berat melebihi kapasitas alat, permukaan tidak cocok untuk vacuum, atau produk membutuhkan penopang tambahan.

5. Periksa Kondisi Alat Penjepit Secara Berkala

Bagian yang perlu diperiksa meliputi suction cup, selang vacuum, tekanan udara, sensor tekanan, baut, sambungan, permukaan penjepit, dan kabel sensor.

Atur Posisi Karton agar Konsisten Sebelum Diambil Robot

Posisi karton harus dibuat konsisten agar JAKA Palletizing dapat mengambil produk dari titik yang sama tanpa koreksi manual berulang. Robot penyusun karton di atas palet akan lebih stabil jika posisi awal karton sudah terkendali.

1. Gunakan Pembatas pada Conveyor

Pembatas membantu menjaga karton tetap berada di jalur yang sama. Pembatas perlu dapat diatur, tidak terlalu sempit, tidak merusak sisi karton, dan tidak membuat produk tersangkut.

2. Atur Jarak Antar Karton

Karton yang terlalu rapat dapat menyulitkan robot mengambil satu produk tanpa menyentuh produk lain. Sebaliknya, jarak terlalu jauh dapat menambah waktu tunggu robot dan menurunkan output per menit.

3. Pastikan Arah Karton Sesuai dengan Program

Robot perlu mengetahui apakah karton masuk dengan sisi panjang, sisi pendek, label tertentu, atau bagian atas yang tidak boleh terbalik. Arah masuk harus sesuai dengan program palletizing yang aktif.

4. Gunakan Sensor untuk Menentukan Titik Pengambilan

Sensor pendeteksi ukuran karton dapat membantu mendeteksi kehadiran produk, posisi karton, jarak antarkarton, tinggi karton, dan produk yang tersangkut di conveyor.

5. Tambahkan Mekanisme Pelurus Jika Karton Sering Miring

Mekanisme pelurus membantu mengoreksi karton yang bergeser atau berputar selama bergerak di conveyor. Kesalahan pengambilan tidak selalu berasal dari robot, tetapi bisa berasal dari posisi produk yang tidak konsisten.

Gunakan Sensor atau Kamera untuk Mengenali Karton yang Masuk

Sensor dan kamera industri dapat membantu JAKA Palletizing mengenali ukuran, posisi, arah, dan jenis karton sebelum proses pengambilan. Teknologi ini berguna untuk lini dengan banyak variasi produk.

1. Gunakan Sensor untuk Pemeriksaan Dasar

Sensor dapat digunakan untuk memastikan karton sudah tiba, mendeteksi tinggi produk, menghitung jumlah karton, menjaga jarak antar karton, dan menghentikan conveyor saat titik pengambilan penuh.

2. Gunakan Vision Sensor untuk Variasi Produk yang Lebih Tinggi

Vision sensor untuk palletizing dapat mendeteksi posisi karton yang bergeser, arah karton, perbedaan ukuran, kode produk, produk tidak sesuai, atau kemasan yang berubah bentuk.

3. Hubungkan Identifikasi Produk dengan Program Robot

Setelah produk terdeteksi, sistem dapat membaca kode produk, memilih program palletizing, menyesuaikan posisi pengambilan, menentukan pola palet, dan mengirim peringatan jika produk tidak dikenali.

4. Hentikan Proses Jika Karton Tidak Sesuai dengan Program

Robot sebaiknya tidak mengambil karton jika ukuran atau kode produk berbeda dari program aktif. Sistem dapat menghentikan conveyor, menyalakan alarm, memberi informasi pada HMI, atau mengalihkan produk ke jalur pemeriksaan.

Pada lini dengan banyak variasi ukuran karton, kamera industri dapat membantu robot mengenali posisi dan jenis produk secara otomatis. Pembahasan lebih lengkap dapat diarahkan ke artikel apa itu robot vision dalam sistem otomasi industri.

Buat Pola Susun Palet untuk Setiap Ukuran Karton

Setiap ukuran karton membutuhkan pola susun yang mempertimbangkan ukuran palet, jumlah produk, batas tinggi, berat muatan, dan kestabilan selama pemindahan. Pengaturan pola susun palet tidak sebaiknya disamakan untuk semua SKU.

1. Tentukan Jumlah Karton dalam Setiap Lapisan

Hitung jumlah karton yang dapat ditempatkan dalam satu lapisan tanpa melewati sisi palet. Perhitungan perlu memperhatikan panjang dan lebar karton, ukuran palet, jarak antarkarton, toleransi posisi, dan arah susunan.

2. Hindari Karton Menggantung di Luar Palet

Karton yang menonjol dari sisi palet lebih berisiko terbentur, robek, bergeser, atau menyulitkan proses penyimpanan. Batas palet harus menjadi acuan utama.

3. Gunakan Arah Susunan yang Membuat Karton Saling Mengunci

Beberapa lapisan dapat menggunakan arah karton berbeda untuk meningkatkan kestabilan. Misalnya, lapisan pertama memanjang, lapisan kedua diputar, lalu pola diulang secara berselang-seling.

4. Tempatkan Produk Lebih Berat di Bagian Bawah

Jika satu palet memuat beberapa jenis karton, produk berat sebaiknya berada di bawah. Susunan ini membantu menurunkan titik berat dan mengurangi risiko palet roboh.

5. Periksa Lapisan Pertama dan Lapisan Terakhir

Lapisan pertama menentukan kestabilan dasar, sedangkan lapisan terakhir memengaruhi keamanan saat palet dipindahkan atau dibungkus.

Tabel berikut dapat digunakan untuk mengevaluasi pola susun palet sebelum program dijalankan secara normal.

Bagian yang Diperiksa	Pertanyaan Pemeriksaan
Ukuran palet	Apakah semua karton berada di atas palet?
Jarak antar karton	Apakah jaraknya terlalu rapat atau renggang?
Arah susunan	Apakah lapisan saling mengunci?
Berat total	Apakah masih sesuai kapasitas palet?
Tinggi akhir	Apakah dapat melewati pintu dan rak?
Stabilitas	Apakah susunan bergeser saat dipindahkan?
Posisi label	Apakah label masih dapat dibaca jika diperlukan?

6. Simpan Pola Palet sebagai Bagian dari Pengaturan Produk

Setiap kode produk sebaiknya memiliki data jumlah karton per lapisan, jumlah lapisan, posisi setiap karton, arah karton, tinggi susunan, jenis palet, dan batas berat.

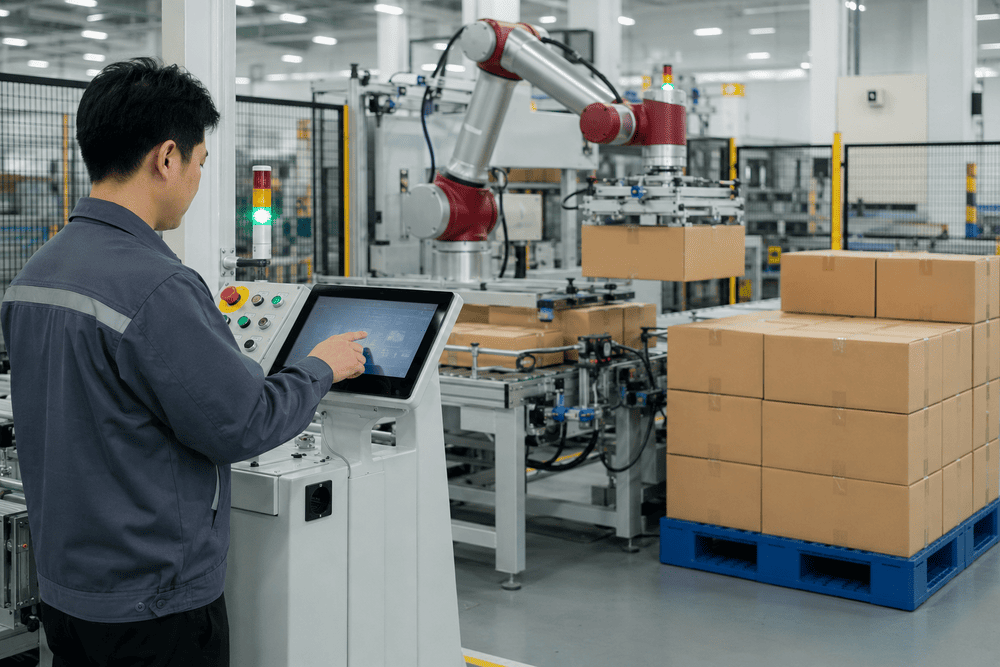

Atur Kecepatan Robot Berdasarkan Berat dan Kondisi Karton

Kecepatan JAKA Palletizing perlu disesuaikan dengan berat produk, kekuatan kemasan, kemampuan gripper, dan jarak perpindahan. Target cepat tidak boleh mengorbankan stabilitas susunan atau kondisi karton.

1. Gunakan Gerakan Lebih Terkendali untuk Karton Berat

Karton berat membutuhkan percepatan bertahap, perlambatan sebelum penempatan, jalur gerakan stabil, daya pegang cukup, dan pemeriksaan titik berat.

2. Kurangi Gerakan Mendadak untuk Produk yang Mudah Rusak

Gerakan terlalu cepat dapat membuat karton terlepas, produk bergeser, kemasan penyok, atau alat penjepit kehilangan daya pegang.

3. Sesuaikan Kecepatan Pengambilan dan Penempatan

Robot dapat bergerak lebih cepat saat tanpa muatan, melambat saat mendekati karton, stabil saat membawa produk, dan melambat kembali saat mendekati palet.

4. Uji Waktu Siklus tanpa Mengorbankan Stabilitas

Kecepatan robot yang terlalu tinggi belum tentu meningkatkan produktivitas jika kegagalan pengambilan, kerusakan karton, dan waktu berhenti robot ikut meningkat.

Buat Prosedur Pergantian Produk yang Mudah Diikuti Operator

Pergantian produk perlu mengikuti urutan yang jelas agar operator tidak melewatkan pemilihan program, pemeriksaan gripper, penggantian palet, dan uji awal. Prosedur ini penting untuk robot palletizing untuk berbagai SKU.

1. Kosongkan Area dari Produk Sebelumnya

Pastikan tidak ada karton lama di conveyor, area pengambilan kosong, palet produk sebelumnya sudah dipindahkan, data produksi sebelumnya ditutup, dan sensor tidak mendeteksi produk tersisa.

2. Pilih Program Produk yang Sesuai

Operator perlu memeriksa nama produk, kode produk, ukuran karton, jenis palet, jumlah karton per lapisan, dan alat penjepit yang digunakan.

3. Periksa Alat Penjepit dan Sensor

Pastikan gripper terpasang benar, daya isap atau tekanan sesuai, sensor berfungsi, tidak ada kebocoran, posisi kabel aman, dan area kerja bersih.

4. Jalankan Uji Pengambilan dengan Kecepatan Rendah

Uji awal dapat dilakukan menggunakan beberapa karton untuk memeriksa titik pengambilan, posisi gripper, gerakan robot, titik penempatan, pelepasan karton, dan kestabilan susunan.

5. Periksa Lapisan Pertama sebelum Produksi Normal

Lapisan pertama perlu dicek karena menjadi dasar seluruh susunan palet. Jika lapisan awal tidak rapi, lapisan berikutnya lebih berisiko bergeser.

Checklist pergantian produk:

• Hentikan aliran karton produk sebelumnya.

• Kosongkan conveyor dan area pengambilan.

• Pindahkan palet produk sebelumnya.

• Pilih kode produk baru pada HMI.

• Periksa ukuran dan berat karton.

• Pastikan alat penjepit sudah sesuai.

• Siapkan jenis dan ukuran palet yang benar.

• Jalankan satu siklus dengan kecepatan rendah.

• Periksa susunan lapisan pertama.

• Aktifkan kecepatan produksi normal.

• Catat apabila ada perubahan parameter.

Cara Mengetahui Pengaturan JAKA Palletizing Sudah Tepat

Pengaturan dapat dianggap tepat apabila pergantian produk berlangsung konsisten, robot jarang gagal mengambil karton, susunan palet stabil, dan operator tidak perlu sering melakukan koreksi manual.

Untuk menilai hasil pengaturan, beberapa indikator berikut dapat dipantau secara berkala.

Indikator	Kondisi yang Diharapkan
Waktu pergantian produk	Konsisten dan dapat diperkirakan
Kesalahan memilih program	Jarang terjadi
Kegagalan mengambil karton	Rendah
Karton rusak atau penyok	Tidak meningkat
Ketepatan posisi karton	Konsisten
Stabilitas susunan palet	Tetap terjaga
Pergantian alat penjepit	Hanya jika diperlukan
Campur tangan operator	Terbatas pada pemeriksaan
Waktu berhenti robot	Tidak meningkat setelah ganti produk

FAQ tentang Pengaturan JAKA Palletizing

Beberapa pertanyaan berikut sering muncul saat perusahaan ingin menggunakan robot palletizing untuk banyak jenis produk dalam satu lini produksi.

1. Apakah satu JAKA Palletizing dapat menangani banyak ukuran karton?

Bisa, selama ukuran dan berat karton masih berada dalam kapasitas robot, gripper, dan area kerja. Setiap jenis produk juga perlu memiliki pengaturan yang sesuai.

2. Apakah alat penjepit harus diganti setiap kali ukuran karton berubah?

Tidak selalu. Satu gripper dapat digunakan untuk beberapa ukuran karton apabila rentang ukuran, berat, dan kondisi permukaannya masih dapat ditangani dengan aman.

3. Bagaimana jika posisi karton di conveyor sering berubah?

Perusahaan dapat menggunakan pembatas, mekanisme pelurus, sensor, atau vision sensor untuk mendeteksi dan memperbaiki posisi karton sebelum diambil robot.

4. Apakah operator perlu membuat pola palet dari awal ketika produk berganti?

Tidak, jika pola setiap produk sudah disimpan dalam sistem. Operator cukup memilih program yang sesuai dan melakukan pemeriksaan awal.

5. Apakah JAKA Palletizing dapat menangani karton yang mudah penyok?

Dapat dipertimbangkan selama jenis alat penjepit, daya pegang, dan kecepatan robot disesuaikan dengan kekuatan kemasan. Pengujian produk tetap perlu dilakukan.

6. Kapan perusahaan membutuhkan vision sensor?

Vision sensor dapat digunakan ketika posisi karton sering berubah, variasi produk tinggi, atau perusahaan perlu memastikan karton yang masuk sesuai dengan program robot.

7. Mengapa robot masih gagal mengambil karton meskipun programnya sudah benar?

Penyebabnya dapat berasal dari posisi karton yang berubah, permukaan karton berdebu, tekanan vacuum menurun, gripper aus, atau perbedaan berat produk.

Kesimpulan

JAKA Palletizing dapat digunakan untuk menangani berbagai ukuran karton apabila setiap produk memiliki pengaturan yang mencakup data karton, titik pengambilan, alat penjepit, kecepatan robot, dan pola susun palet. Posisi karton juga perlu dibuat konsisten agar pergantian produk tidak membutuhkan banyak koreksi manual.

Jika lini produksi memiliki banyak SKU, perusahaan sebaiknya tidak hanya fokus pada robotnya. Periksa juga data produk, conveyor, sensor, gripper, program robot, pola palet, dan prosedur operator agar otomasi penyusunan karton berjalan stabil.

Langkah yang dapat langsung dilakukan:

• Catat ukuran, berat, dan kondisi permukaan setiap karton.

• Kelompokkan produk dengan karakteristik serupa.

• Simpan pengaturan untuk setiap kode produk.

• Pastikan gripper mampu menangani variasi karton.

• Standarkan posisi produk pada conveyor.

• Gunakan sensor atau kamera jika posisi karton sering berubah.

• Buat pola susun untuk setiap ukuran karton.

• Sesuaikan kecepatan robot dengan berat produk.

• Buat checklist pergantian produk untuk operator.

• Pantau kegagalan pengambilan dan waktu berhenti robot.
